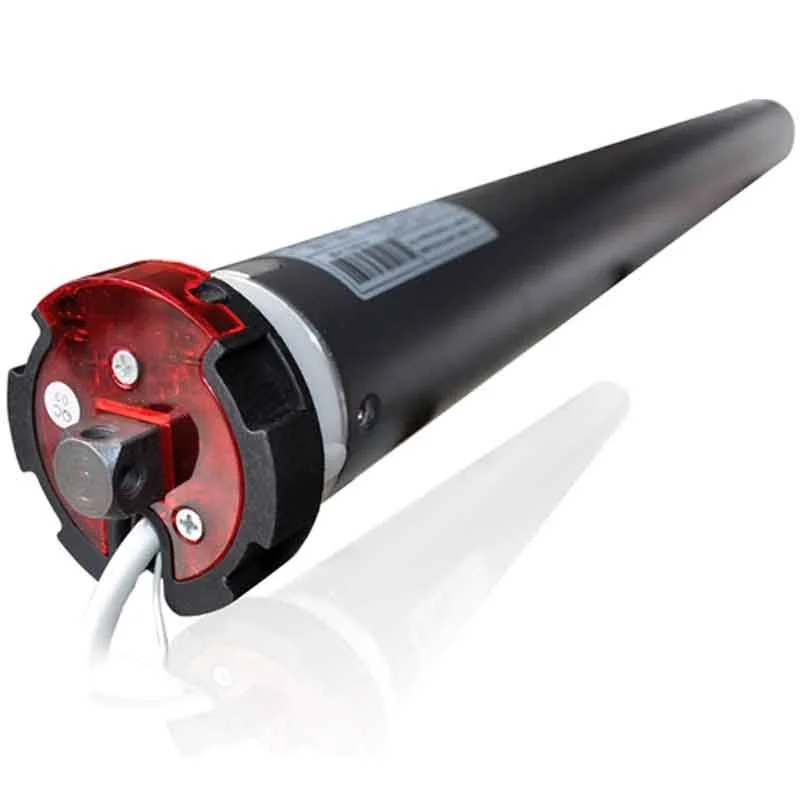

Motor Persiana Eje 70 mm Interruptor Ø59 mm (80N.m/120 Kg)
JE60/80FCI-FMI
motor con regulación mecánica por tornillos, para persianas pesadas
¿Qué ofrece el motor JE60/80FCI-FMI a las persianas?
- Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.
JE60-80
JE60/80FCI-FMI
motor con regulación mecánica por tornillos, para persianas pesadas
¿Qué ofrece el motor JE60/80FCI-FMI a las persianas?
- Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
5-7 Días laborables
-
OCTOGONAL 70 -
Zurfluh Feller ZF80 -
Deprat 89
-
MOTOR FMI -
MOTOR FCI
-
SP0765 SOPORTE DE OBRA CON PLACA DE 100X100 PARA PERNO 16X16 -
SP0906 SOPORTE DE OBRA PARA TOLDO PERNO 16X16
El pulsador es opcional puede utilizar cualquier interruptor conmutado estándar para su accionamiento.
-
AS0718 PULSADOR CON LLAVE PARA MOTOR -
Interruptor con 3 posiciones (subir, stop, baja) con posición fija -
Caja de superficie para interruptores
JE60/80FCI-FMI
motor con regulación mecánica por tornillos, para persianas pesadas
¿Qué ofrece el motor JE60/80FCI-FMI a las persianas?
- Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
JE60/80FCI-FMI motor con regulación mecánica por tornillos, para persianas pesadas
¿Qué ofrece el motor JE60/80FCI-FMI a las persianas?
- Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor
- Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos
- El modelo FCI cuenta con un perno cuadrado metálico de 16x16mm insertado en la cabeza del motor, para uso con soportes
- El modelo FMI cuenta con una placa cuadrada metálica de 100x100mm fijada en la cabeza del motor para su fijación directa en cajones de aluminio
Características principales
Finales de carrera mecánico

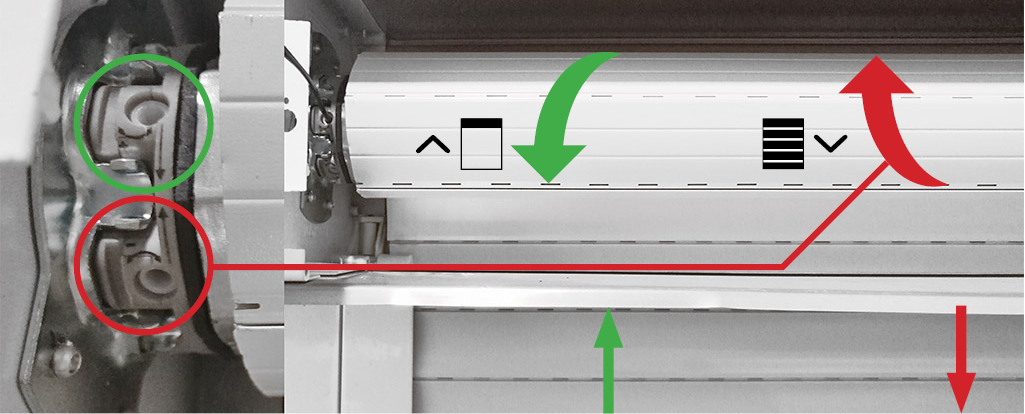

El motor JE60FCI cuenta con el sistema de regulación por tornillos de los puntos de parada superior e inferior. En la cabeza del motor se encuentran 2 tornillos que se corresponden con el movimiento del motor, representados por una flecha. Es muy importante entender que dicha flecha no indica si la persiana sube o baja si la flecha es subida o bajada, sino que indica la rotación del motor y por ende el movimiento que realizará la persiana.
En el ejemplo:
- el tornillo superior representado por la flecha hacia abajo ⬇ (color verde) se corresponde al final de carrera superior. Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana suba mas arriba o en sentido contrario si se tiene que detener en un punto más bajo
- el tornillo inferior representado por la flecha hacia arriba ⬆ (color rojo) se corresponde al final de carrera inferior . Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana baje mas o en sentido contrario si se tiene que detener en un punto más alto
Opción parada de seguridad "safety edge"

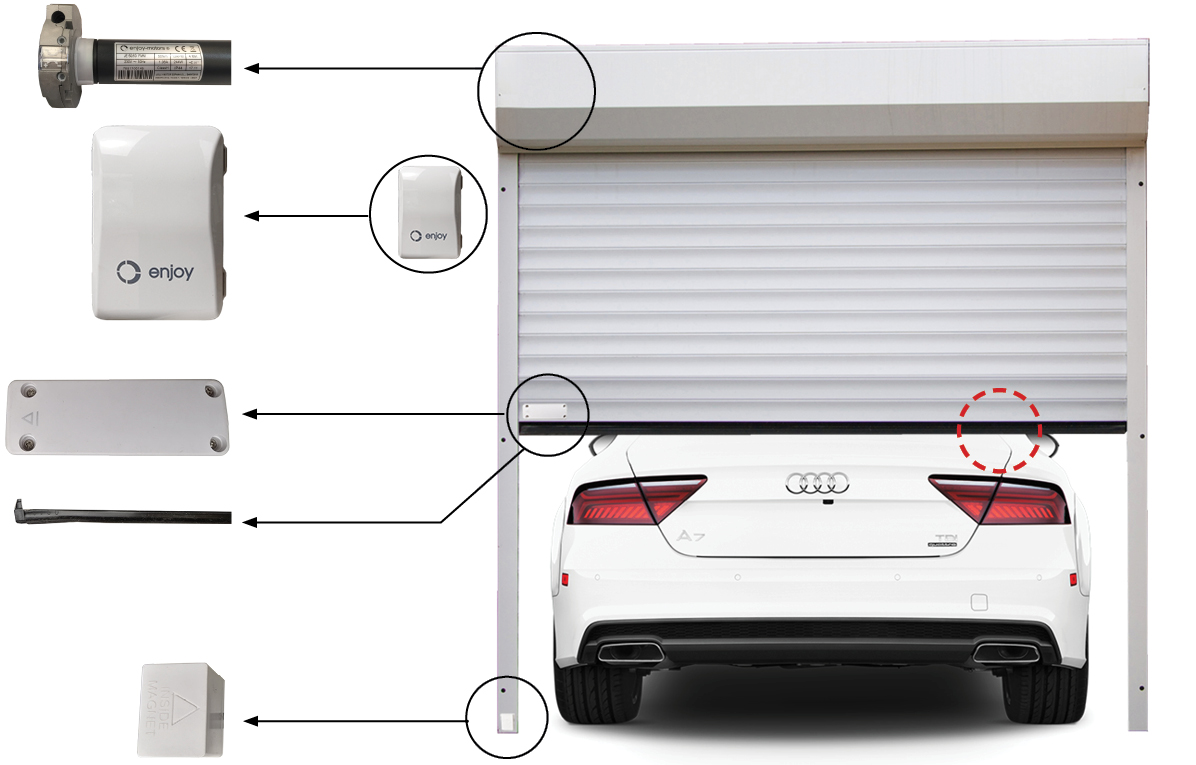

El receptor RECMAD03 es compatible con el sistema de parada de seguridad para enrollables más conocido como "safety edge" Este sistema se compone de 3 elementos:

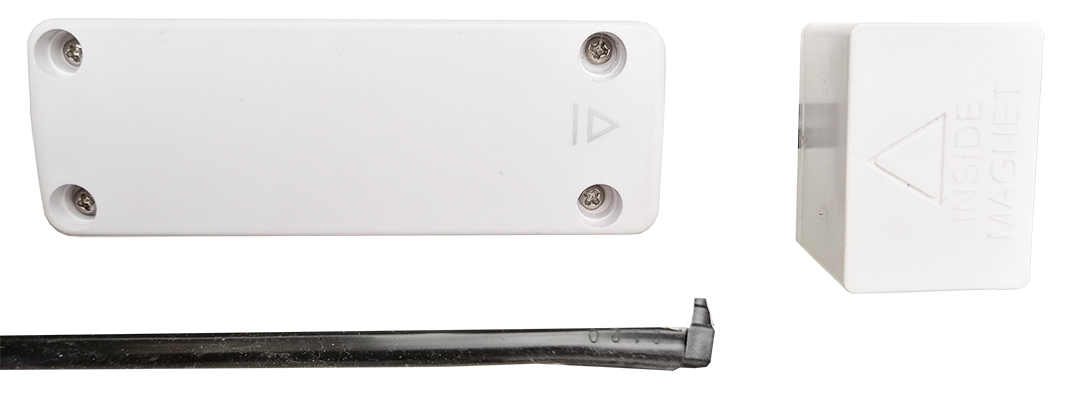

- Unidad transmisora. Recibe la orden por el detector de la goma del terminal por 2 hilos, y envía la orden de parada al receptor RECMAD03 vía radio bajo la freq. 433.92MHz
- Goma detectora para terminal
- Conector magnético para la desactivación del sensor cuando llega al final de carrera inferior
En cuanto la goma es presionada por un objeto, la unidad transmisora envía la orden de para al receptor RECMAD03 y este detiene el motor automáticamente (o invierte la maniobra para liberar dicho objeto), evitando daños mayores tanto en la propia persiana enrollable como en el objeto que causó la alerta:
Opción parada de seguridad "fotocelulas":

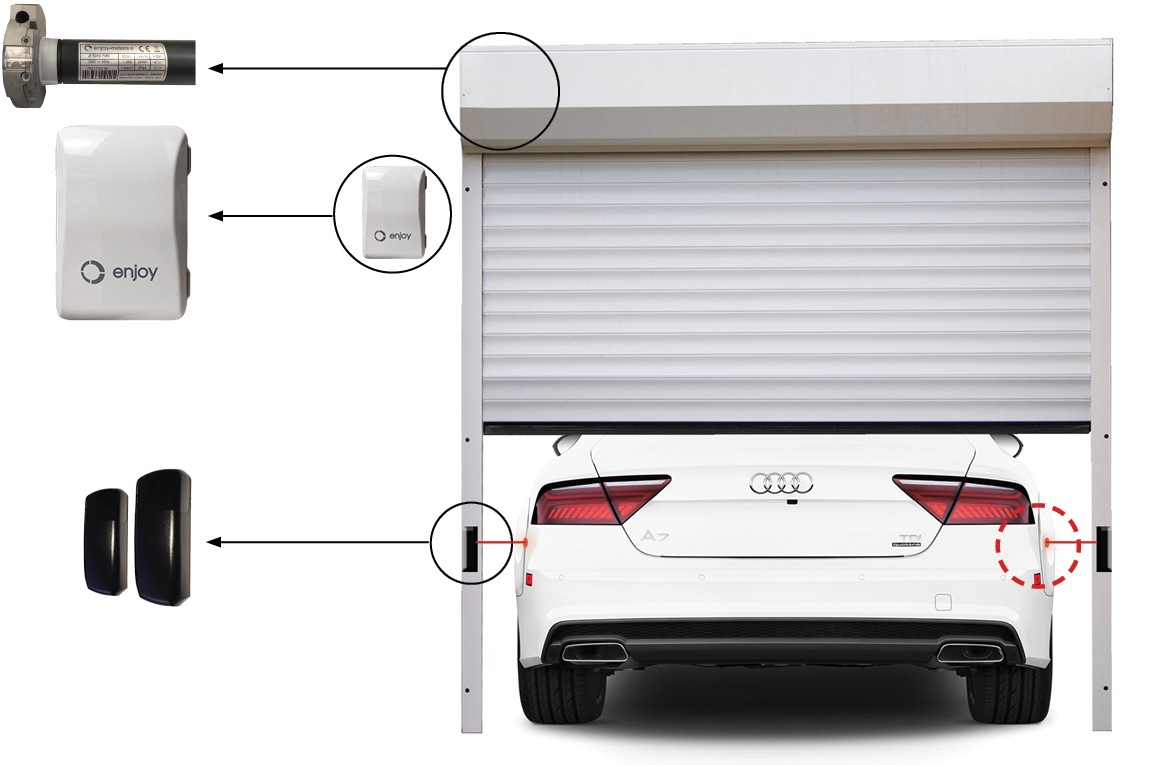

El receptor RECMAD03 es compatible con el sistema de parada de seguridad para enrollables a través de un par de fotocelulas o una fotocelula y espejo:
En cuanto el rayo de luz es cortado por un objeto, el receptor RECMAD03 detiene el motor automáticamente (o invierte la maniobra para liberar dicho objeto), evitando daños mayores tanto en la propia persiana enrollable como en el objeto que causó la alerta

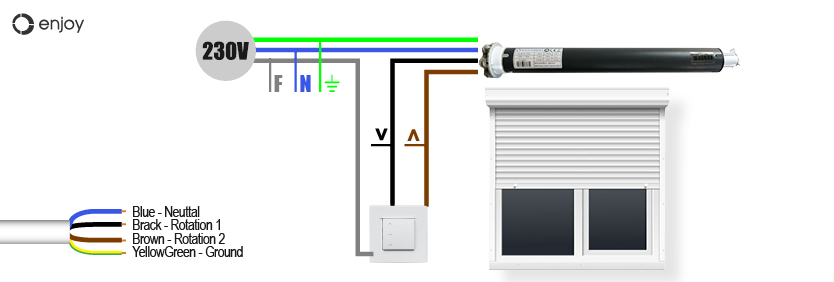

Opciones de cableado:
Datos técnicos
| JE60/80 | JE60/100 | JE60/120 | |
| NM | 80 | 100 | 120 |
| RPM | 12 | 12 | 9 |
| TURNS | 27 | 27 | 27 |
| V~HZ | 230~50 | 230~50 | 230~50 |
| A | 1,40 | 1,79 | 1,79 |
| W | 315 | 410 | 410 |
| MIN | 4 | 4 | 4 |
