CAJON PVC CON PERSIANA SIN GUIAS (SUSTITUIR CAJÓN OBRA)

65,34 €IVA incluído

-50%

130,68 € IVA incluído


Precio reducido CAJON PVC CON PERSIANA SIN GUIAS (SUSTITUIR CAJÓN OBRA)


* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.

FPC901

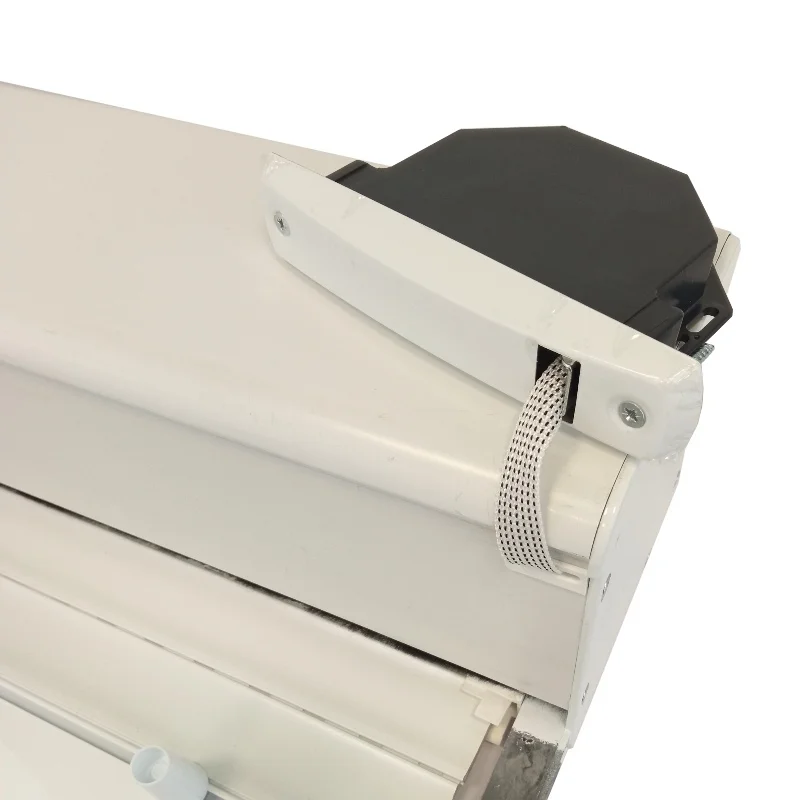

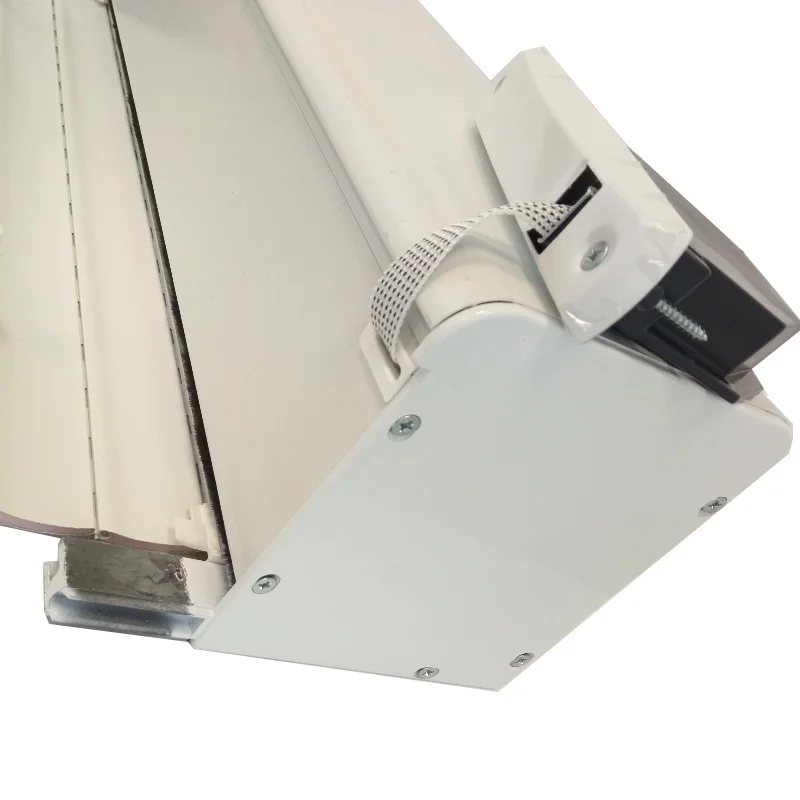

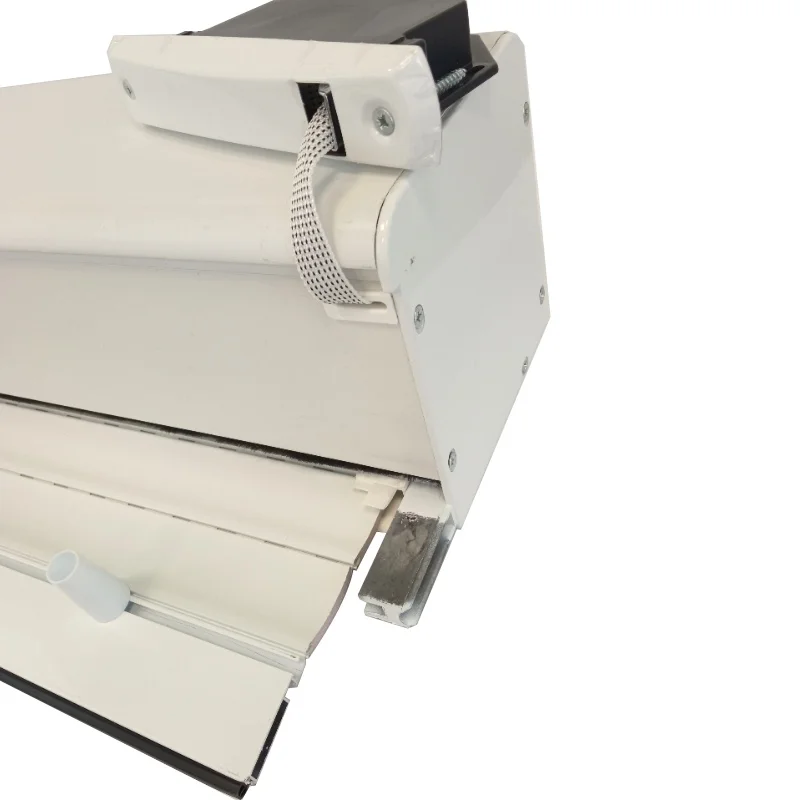

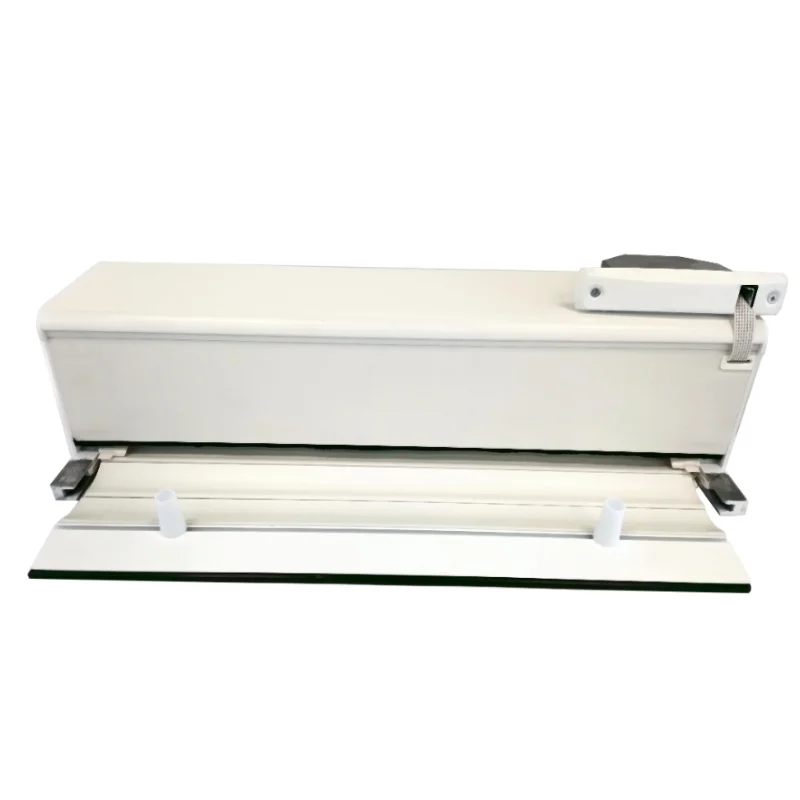

CAJON PVC CON PERSIANA SIN GUIAS (SUSTITUIR CAJÓN OBRA)



Este sistema le permite sustituir su vieja persiana de madera o pvc con cajón de obra por una de aluminio térmica. El cajón es de PVC con registro al interior de la casa, le permite  adaptar un cajón moderno aprovechando el hueco de la antigua persiana. Con persiana térmica  Lama 45 Curva, inyectadas con un aislante de poliuretano expandido, le protegerá del frío del invierno, de las altas temperaturas del verano y de los molestos ruidos del exterior.



Más detalles

Desde 65,34 €IVA incluído

-50%

130,68 € IVA incluído

Configura tu producto Opiniones Más información

Configurar tu producto a medida
MODELOS:

Puedes escoger el modelo de cajón que quieres con la persiana.

  • /img/co/2259.jpg
    DELUXE
  • /img/co/2256.jpg
    DELUXE PREMIUM
  • /img/co/2257.jpg
    DELUXE PREMIUM PLUS
COLOR:
  • BLANCO
  • /img/co/283.jpg
    PLATA
  • MARFIL 1015
  • BURDEOS 3005
  • AZUL 5010
  • VERDE 6005
  • VERDE 6009
  • GRIS 7011
  • GRIS 7012
  • GRIS 7016
  • GRIS 7022
  • /img/co/332.jpg
    GRIS GRAFITO
  • MARRON 8014
  • MARRON 8017
  • MARRÓN 8019
  • NEGRO 9011
  • /img/co/294.jpg
    INOX
  • /img/co/284.jpg
    BRONCE
  • /img/co/338.jpg
    ORO
  • /img/co/291.jpg
    PINO NUDOS
  • /img/co/324.jpg
    MADERA CLARO
  • /img/co/325.jpg
    MADERA OSCURO
  • /img/co/292.jpg
    GOLDEN
ELEVACION:

Elige el tipo de accionamiento para la persiana, puede ser manual o con motor.

Nota: La opcion preparada para motor la persiana se envia sin motor ni recogedor, solo mecanismos para que usted le ponga el motor que quiera. Se envia con eje de Ø60mm

  • /img/co/788.jpg
    RECOGEDOR ABATIBLE
  • /img/co/1206.jpg
    RECOGEDOR EMBUTIDO
  • /img/co/1011.jpg
    MOTOR PARA INTERRUPTOR (NO INCLUIDO)
  • /img/co/2262.jpg
    MOTOR MANDO (NO INCLUIDO)
  • /img/co/2369.jpg
    PREPARADO PARA MOTOR
MOTOR A ELEGIR
Aqui tiene que seleccionar el motor que quiere con la persiana.

  • https://www.mosquiterasbaratas.com/7637-thickbox_default/motor-persiana-con-cable-10nm-19kg-ttgo.jpg
    MOTOR PERSIANAS CON CABLE Ø45 EJE Ø60 10Nm/19Kg
  • https://www.mosquiterasbaratas.com/7638-thickbox_default/motor-persiana-regulacion-manual-30nm-56kg-ttgo.jpg
    MOTOR PERSIANAS CON CABLE Ø45 EJE Ø60 30Nm/56Kg
  • https://www.mosquiterasbaratas.com/7639-thickbox_default/motor-persiana-con-cable-30nm-56kg-ttgo.jpg
    MOTOR PERSIANAS CON CABLE Ø45 EJE Ø60 50Nm/95Kg
  • https://www.mosquiterasbaratas.com/8642-thickbox_default/motor-persiana-con-mando-10nm-ttgo-nice.jpg
    MOTOR PERSIANAS MANDO 10Nm/28Kg TTGO NICE
  • https://www.mosquiterasbaratas.com/8641-thickbox_default/motor-persiana-con-mando-30nm-ttgo-nice.jpg
    MOTOR PERSIANAS MANDO 30Nm/56Kg TTGO NICE
  • https://www.mosquiterasbaratas.com/8640-thickbox_default/motor-persiana-con-mando-50nm-ttgo-nice.jpg
    MOTOR PERSIANAS MANDO 50Nm/95Kg TTGO NICE
SALIDA RECOGEDOR:
Indicanos a que lado quieres el recogedor, visto dentro de la vivienda.

  • /img/co/236.jpg
    DERECHA
  • /img/co/237.jpg
    IZQUIERDA
SALIDA CINTA
Si el cajón te quedara enrasado a la pared elige la salida frontal para la cinta.

  • /img/co/446.jpg
    FRONTAL
  • /img/co/445.jpg
    INFERIOR
SALIDA DEL CABLE:
Salida del cable visto del interior de la vivienda.

  • /img/co/675.jpg
    DERECHA
  • /img/co/674.jpg
    IZQUIERDA
MOTOR INSTALADO
ANTIDESLIZAMIENTO
Sistema Antideslizamiento que evita que las lamas se desplacen asegurando así el perfecto funcionamiento de la persiana.

  • /img/co/244.jpg
    NO INCLUIDO
  • /img/co/245.jpg
    SI INCLUIDO
TAPAS EXTRUSION:
  • /img/co/608.jpg
    4 TAPAS PVC
  • /img/co/610.jpg
    (A) 3 TAPAS PVC + 1 Tapa Aluminio
  • /img/co/1416.jpg
    (B) 3 TAPAS PVC + 1 Tapa Aluminio
  • /img/co/609.jpg
    (C) 2 TAPAS PVC + 2 Tapas Aluminio
  • /img/co/1417.jpg
    (D) 2 TAPAS PVC + 2 Tapas Aluminio
  • /img/co/1389.jpg
    (E) 1 TAPA PVC + 3 Tapas Aluminio

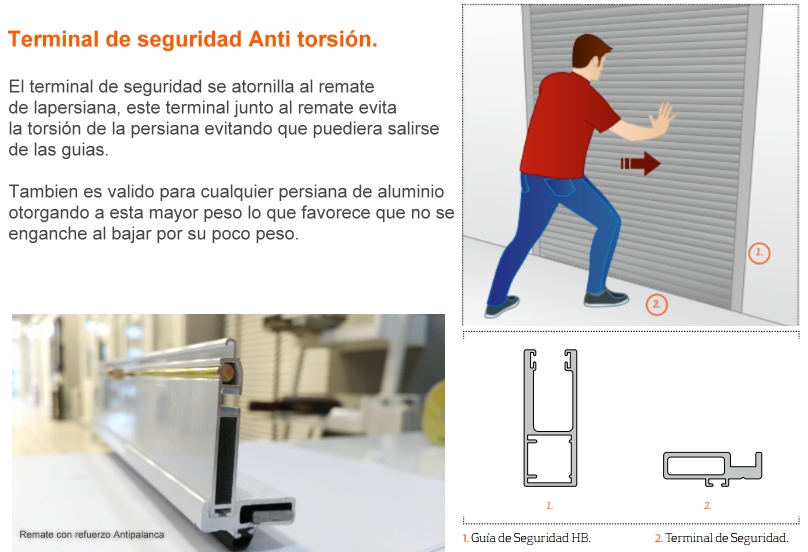

REMATE ANTITORSIÓN:
Evita pandeo de la persiana en medidas de ancho muy grandes, también ayuda a dar peso a la persiana para un mejor funcionamiento.

  • /img/co/1412.jpg
    NO INCLUIDO
  • /img/co/1413.jpg
    SI INCLUIDO
Herramientas:
  • https://www.mosquiterasbaratas.com/7835-thickbox_default/mosquiteras-silicona-color-blanco-1.jpg
    Silicona Blanca
  • https://www.mosquiterasbaratas.com/7812-thickbox_default/mosquiteras-silicona-color-beige.jpg
    Silicona Beige
  • https://www.mosquiterasbaratas.com/7823-thickbox_default/mosquiteras-silicona-color-bronce-1.jpg
    Silicona Bronce
  • https://www.mosquiterasbaratas.com/7833-thickbox_default/silicona-wurth-burdeos.jpg
    Silicona Burdeos
  • https://www.mosquiterasbaratas.com/7839-thickbox_default/silicona-wurth-color-embero.jpg
    Silicona Embero
  • https://www.mosquiterasbaratas.com/7856-thickbox_default/silicona-wurth-negro.jpg
    Silicona Negra
  • https://www.mosquiterasbaratas.com/7838-thickbox_default/silicona-wurth-color-pino.jpg
    Silicona RAL 1015
  • https://www.mosquiterasbaratas.com/7827-thickbox_default/silicona-wurth-verde-6005.jpg
    Silicona Plata
  • https://www.mosquiterasbaratas.com/7822-thickbox_default/silicona-wurth-color-plata-mate.jpg
    Silicona Plata Mate
  • https://www.mosquiterasbaratas.com/7859-thickbox_default/silicona-wurth-verde-6009.jpg
    Silicona Ral 6009
  • https://www.mosquiterasbaratas.com/7815-thickbox_default/mosquiteras-silicona-color-gris-1.jpg
    Silicona Ral 7012
  • https://www.mosquiterasbaratas.com/7858-thickbox_default/mosquiteras-silicona-color-gris-1.jpg
    Silicona RAL 7016
  • https://www.mosquiterasbaratas.com/7860-thickbox_default/silicona-wurth-color-gris-7022.jpg
    Silicona Ral 7022
  • https://www.mosquiterasbaratas.com/7811-thickbox_default/silicona-wurth-color-gris-7037.jpg
    Silicona Ral 7037
  • https://www.mosquiterasbaratas.com/7817-thickbox_default/silicona-wurth-color-gris-7048.jpg
    Silicona Ral 7048
  • https://www.mosquiterasbaratas.com/7857-thickbox_default/silicona-wurth-color-gris-8014.jpg
    Silicona Marrón Oscuro
  • https://www.mosquiterasbaratas.com/7825-thickbox_default/silicona-wurth-marron-8017.jpg
    Silicona Ral 8017
  • https://www.mosquiterasbaratas.com/7834-thickbox_default/mosquiteras-silicona-transparente-1.jpg
    Silicona Transparente
MEDIDA EN METROS
ANCHO MÁXIMO: 2.50m
ALTO MÁXIMO: 2.80m

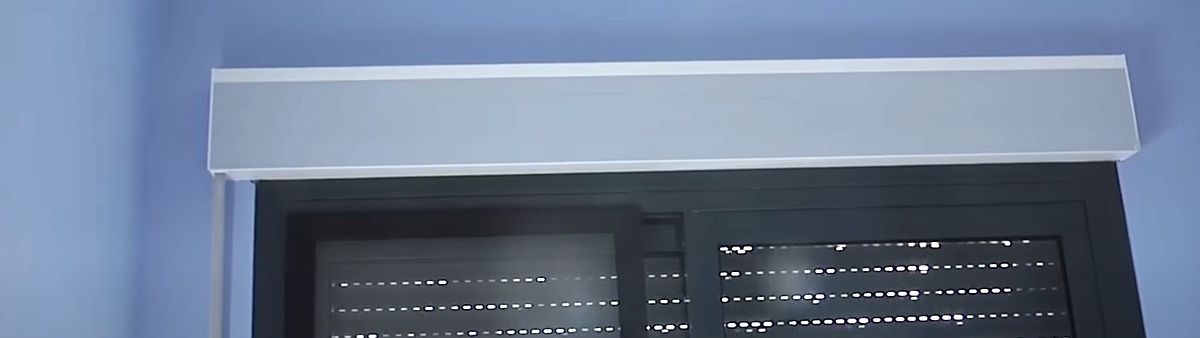

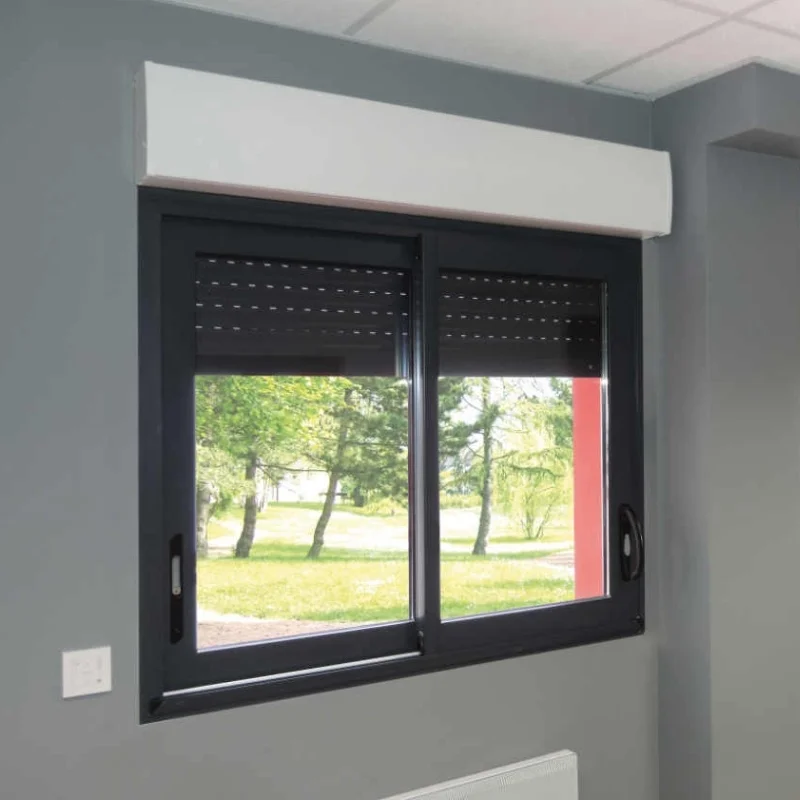

CAMBIO CAJÓN OBRA E INSTALACIÓN PERSIANA CON CAJÓN PVC

A diferencia del sistema Monoblock, los sistemas compactos constituyen un producto independiente a la misma ventana.

Este sistema permite instalar una persiana de aluminio con cajon PVC con la tapa de registro al interior de la vivienda.

Ideal para sustituir sus cajones de obra, este sistema dispone de un cajón cerrado que impide la entrada de corrientes y la salida de aire caliente del interior de la vivienda.

Este modelo se sirve con guías, persiana y cajón, junto con los demas mecanismos de elvación. Ideal si también tiene que cambiar las guías. Para saber si ha de pedir tambien las guías, compruebe si la guía que tiene actualmente tiene felpudo. Si no tiene, o es una guía gruesa de 2x2, necesitará pedir las guías.





Lo que le enviamos con la persiana

  •
  • Cajón PVC con tapa de registro.
  • Lamas de aluminio térmico Curva-45mm
  •
  • (NOTALa persiana puede variar la tonalidad respecto a las guías, cajón y ultima lama de la persiana por la porosidad del material, las lamas de persiana son laminadas en aluminio y los cajones, guías y remates son aluminio de Extrusión por lo que el lacado es distinto, siempre hay colores que esto puede notarse más que otros, tenga esto en cuenta antes de realizar el pedido)
  •
  •
  • Juego de guías V-25
  • Zócalo (aluminio extrusión)
  • Flejes de sujeción
  • 2 topes
  • 2 Conteras
  • 1 Eje
  • 1 Cinta
  • 1 Pasacintas
  • 1 Recogedor (abatible o empotrado)
  •

Nota: El mínimo a facturar es de 1.75 m2






Tiempo de fabricación

  • Todos los colores salvo rotura de stock se fabricara en 24-72 horas laborables.
  • Rotura de stock puede retrasarse 10 dias laborables.
  •



  • Enviamos por agencia de transporte, entrega en 24-36 horas una vez cargado en nuestras instalaciones.
  •
  • No podemos hacernos responsables de los retrasos en las entregas, Seur le enviara un nº de seguimiento con el que podra gestionar directamente con ellos su envio.
  •
  • NOTA: Para gestionar incidencias del transporte no enviar correos,gestionar desde su cuenta de cliente.
  •
  •







Video de Instalación persiana

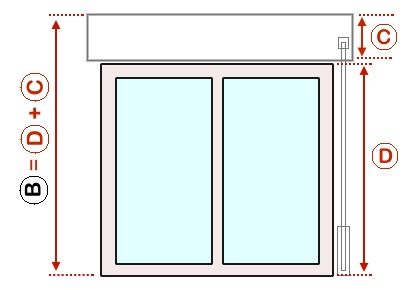

Para medir correctamente  tomaremos la medida de ancho de la persiana a cambiar, si no disponemos de la persiana tomaremos la medida como le indicamos a continuación.

Ancho:
 Tomaremos la medida de fondo de una de las guias al fondo de la guia contraria y le restaremos -8mm, este sera el ancho (A) que le daremos en el pedido a la persiana.



Para calcular la medida de alto (B) tome la medida de alto de la ventana (D), sume el alto del cajón (C) que corresponderá según el alto de la persiana (consultar tabla más abajo). La suma de (D)+(C) será el alto que tiene que indicar en el pedido.





ENROLLAMIENTOS DE COMPACTO CAJÓN PVC LAMA PERFILADA DE ALUMINIO C-45





MEDIDA DEL CAJÓN QUE ENVIAMOS SEGÚN ALTO DE LA PERSIANA



 CAJÓN 15.5 cm

CAJÓN 18.5 cm

CAJÓN 20 cm

Eje Ø 40mm

Alto 1.5m

Alto 2.5m

Alto 2.8m

Eje Ø 60mm

Alto 1.5m

Alto 2.5m

Alto 2.8m



*Las alturas indicadas (expresadas en metros) incluyen el cajón y el remate. Estas alturas son orientativas, debiendo tener en cuenta las condiciones particulares de cada caso.

Nota: Las persianas con recogedor manual se sirven con eje de 40mm, si la elevación es con motor se utiliza eje de 60mm.



Nota Importante

El cajón de la persiana será 10 cm más grande que la medida de ancho indicada en pedido, esto le permitirá bajar la cinta paralela a la ventana.

Indique salida del recogedor inferior o superior, si el cajón va totalmente metido en la pared por el ancho de muro pida salida superior. Si el cajón queda fuera de la pared nos permite que la salida del recogedor sea inferior.



MEDIDAS



 MEDIDAS



155

185

200

A

155

185

195

B

155

185

195

C

155

185

195

D

122

152

165

E

33

32

30

Ø

144

174

185



*Dimensiones expresadas en mm.

ENSAYOS

(4PVC) 2,20 W/m2K

(3 PVC + 1 EXT) 2,70 W/m2K

(2 PVC + 2 EXT) 3,30 W/m2K



COEFICIENTE DE TRANSMISIÓN TÉRMICA

(4PVC)  45 (-3;-8) dB

(3PVC + 1 EXT)  48 (-2;-6) dB

(2PVC + 2 EXT)  48 (-2;-6) dB



AISLAMIENTO ACÚSTICO Rw

(4PVC) CLASE 9A

(3 PVC + 1 EXT) CLASE E750

(2 PVC + 2 EXT) CLASE E900



 ESTANQUEIDAD AL AGUA

(4PVC) CLASE 3

(3 PVC + 1 EXT) CLASE 3

(2 PVC + 2 EXT) CLASE 3



PERMEABILIDAD AL AIRE

(4PVC) P3 = 3000

(3PVC + 1 EXT) P3 = 2000

(2PVC + 2 EXT) P3 = 1800



RESISTENCIA AL VIENTO (SEGURIDAD)

TAMAÑOS Y COMBINACIONES



COMPONENTES

   1

 REGISTRO PVC

   2

EXTERIOR PVC

   3

SOMBRERO PVC

   4

BAJERA PVC

   5

 REGISTRO EXTRUSIÓN

   6

EXTERIOR EXTRUSIÓN

   7

BAJERA EXTRUSIÓN



Como tomar medidas de la persiana

Para medir correctamente  tomaremos la medida de ancho de la persiana a cambiar, si no disponemos de la persiana tomaremos la medida como le indicamos a continuación.

Ancho:
 Tomaremos la medida de fondo de una de las guias al fondo de la guia contraria y le restaremos -8mm, este sera el ancho (A) que le daremos en el pedido a la persiana.





Para calcular la medida de alto (B) tomaremos la medida de alto de la ventana (D), sumaremos el alto del cajon (C) que correspondera segun el alto de la persiana (consultar tabla mas abajo). La suma de (D)+(C) nos dara el alto que tenemos que indicar en el pedido.




Tabla de enrollamientos

Cajón Eje Lama 45-C
155mm ø40 mm hasta 1500mm de alto
185mm ø40 mm hasta 2500mm de alto
205mm ø40 mm hasta 2800mm de alto



Nota

El cajón de la persiana sera 10 cm mas grande que la medida de ancho indicada, esto le permitira bajar la cinta paralela a la ventana.

Indicar salida del recogedor inferior o superior, si el cajon va totalmente metido en la pared por el ancho de muro pediremos salida superior. Si el cajon queda fuera de la pared nos permite que la salida del recogedor sea inferior.

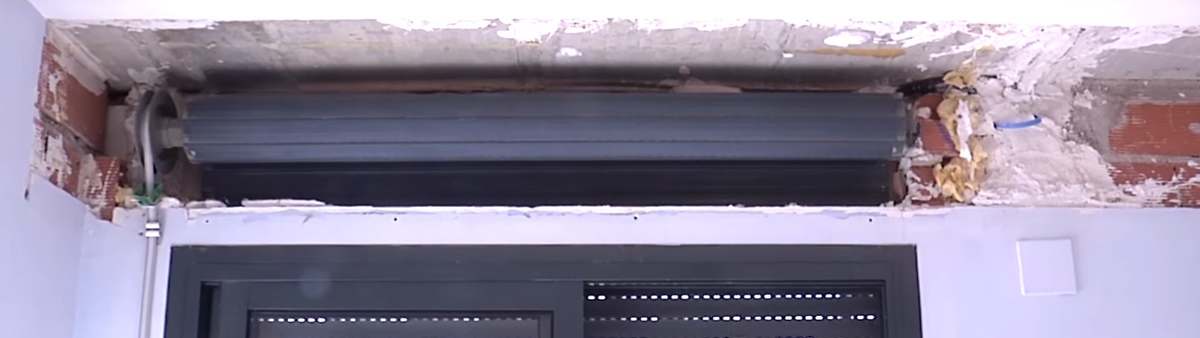

Video 1: Le mostramos en video el antes y despues de como quitar sus cajones de obra por uno de PVC.





Video 2: Video el antes y despues de como quitar sus cajones de obra por uno de PVC.

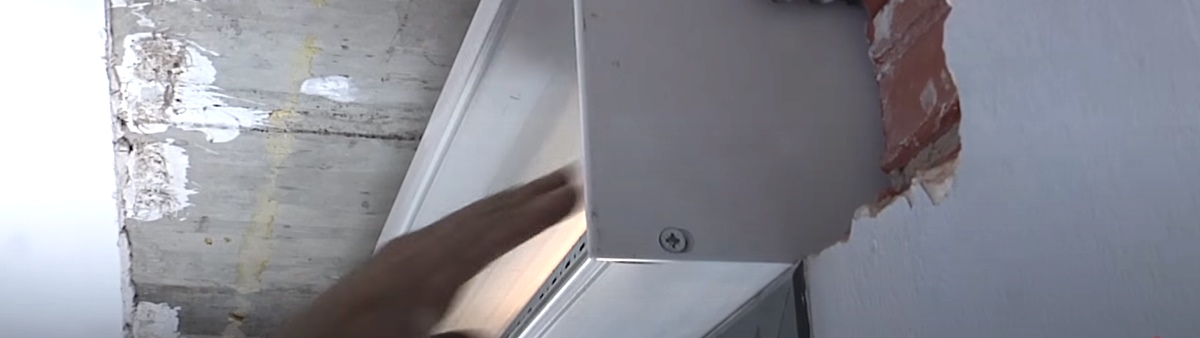

En este video mostraremos cómo eliminar un cajón de obra por un cajón más pequeño de PVC y cambiarla por persiana de aluminio de la forma más fácil y sencilla. Para eliminar un cajón de obra que suele venir con unas guías tradicionales de 2cm de profundidad por 2 cm de ancho, tendremos que pedir unas guías V25.

La guía V25 , es un reductor de la guía e incorpora los burletes , con lo que nos dará la anchura requerida para la nueva persiana.
Lo primero que haremos será quitar la antigua persiana que vamos a sustuir. Pellizcaremos la guía con unos alicates para que la persiana no se desplace. Colocaremos a presión esta guía en el marco de la ventana. Con las medidas de la propia ventana, quitaremos el resto de pared hasta las medidas de nuestra cajonera.

Una vez esté el hueco ya preparado instalaremos la nueva cajonera y atornillaremos a la pared si fuera necesario para que quede fija. Con esto ya definido tiraremos la persiana de lamas cosidas por la cajonera y el hueco que queda entre ella y la ventana que ahora tiene las guías V25.
Con la nueva persiana ya colocada nos dispondremos a colocar los 2 tirantes que la sujetaran.

Colocados los topes podremos disfrutar de nuestra persiana más cómoda y pequeña.
