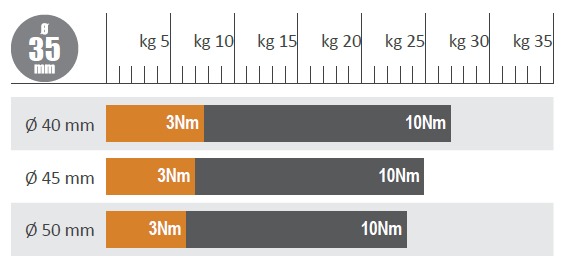

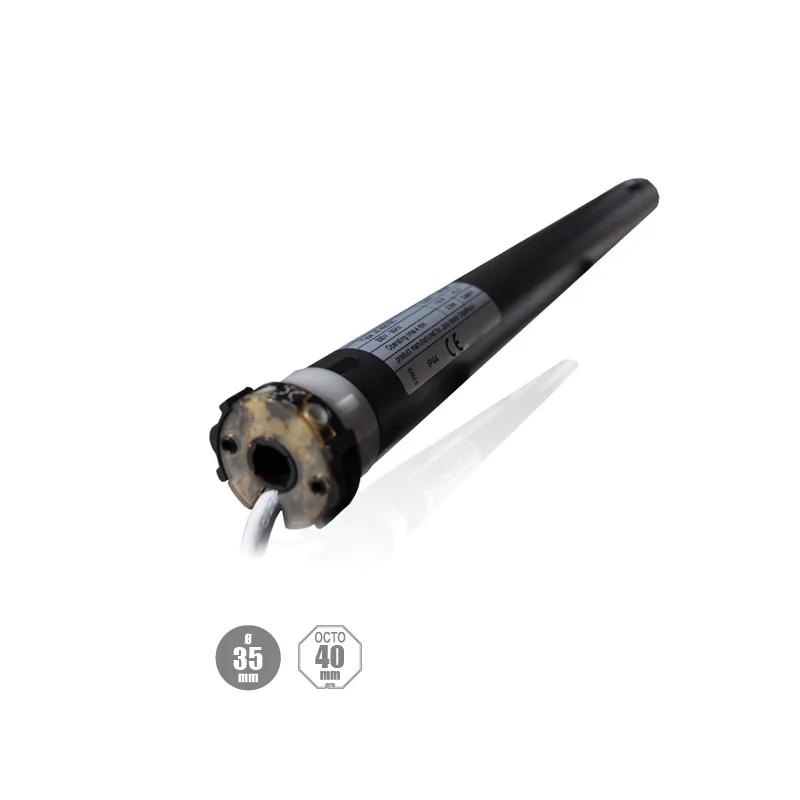

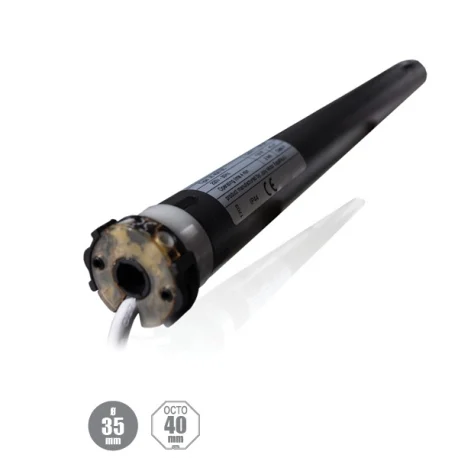

Motor Persiana Eje 40mm Interruptor Potencia 10Nm Levanta 28 Kg

• Los finales de carrera (superior e inferior) se realizan de modo tradicional desde los tornillos de regulación situados en la cabeza del motor

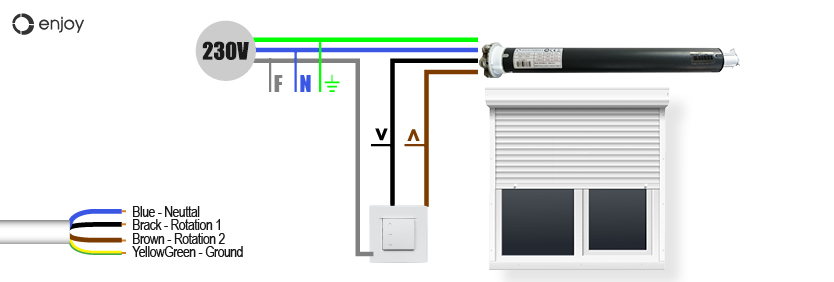

• Motor con cable de 4 hilos: Neutro (azul) y dos cables correspondientes al sentido de rotación (negro y marrón), además del tierra. Para conectarse a un interruptor fijo o a otros sistemas externos como receptores, módulos de centralización o dispositivos domóticos

Finales de carrera mecánico

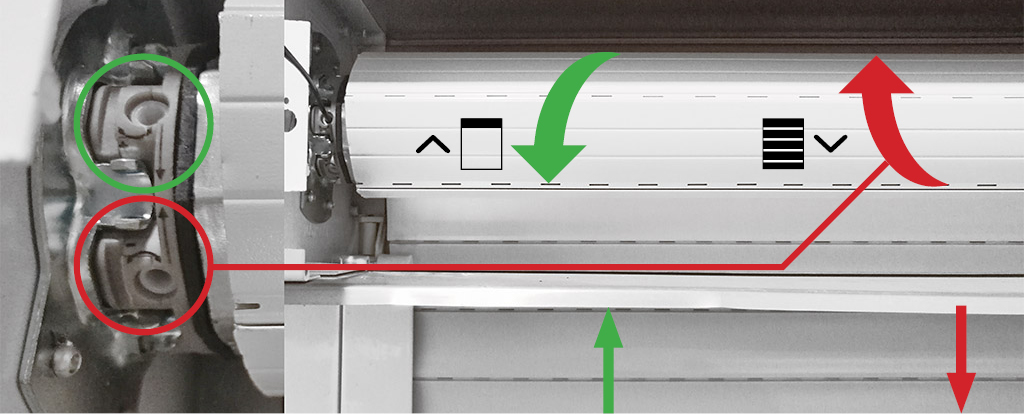

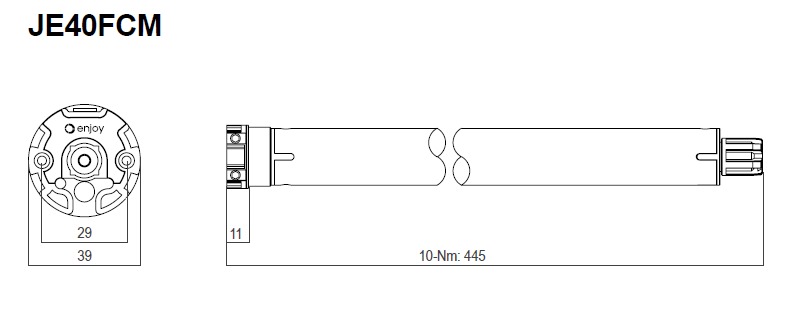

El motor JE40FCM cuenta con el sistema de regulación por tornillos de los puntos de parada superior e inferior. En la cabeza del motor se encuentran 2 tornillos que se corresponden con el movimiento del motor, representados por una flecha. Es muy importante entender que dicha flecha no indica si la persiana sube o baja si la flecha es subida o bajada, sino que indica la rotación del motor y por ende el movimiento que realizará la persiana.
En el ejemplo:

• el tornillo superior representado por la flecha hacia abajo ⬇ (color verde) se corresponde al final de carrera superior. Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana suba mas arriba o en sentido contrario si se tiene que detener en un punto más bajo
• el tornillo inferior representado por la flecha hacia arriba ⬆ (color rojo) se corresponde al final de carrera inferior . Para su regulación giraremos el tornillo superior en el sentido del + si queremos que la persiana baje mas o en sentido contrario si se tiene que detener en un punto más alto
