JE60/80FCI-FMI
motor com regulação mecânica por parafusos, para persianas pesadas
O que o motor JE60/80FCI-FMI oferece às persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional a partir dos parafusos de regulação situados na cabeça do motor
* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.

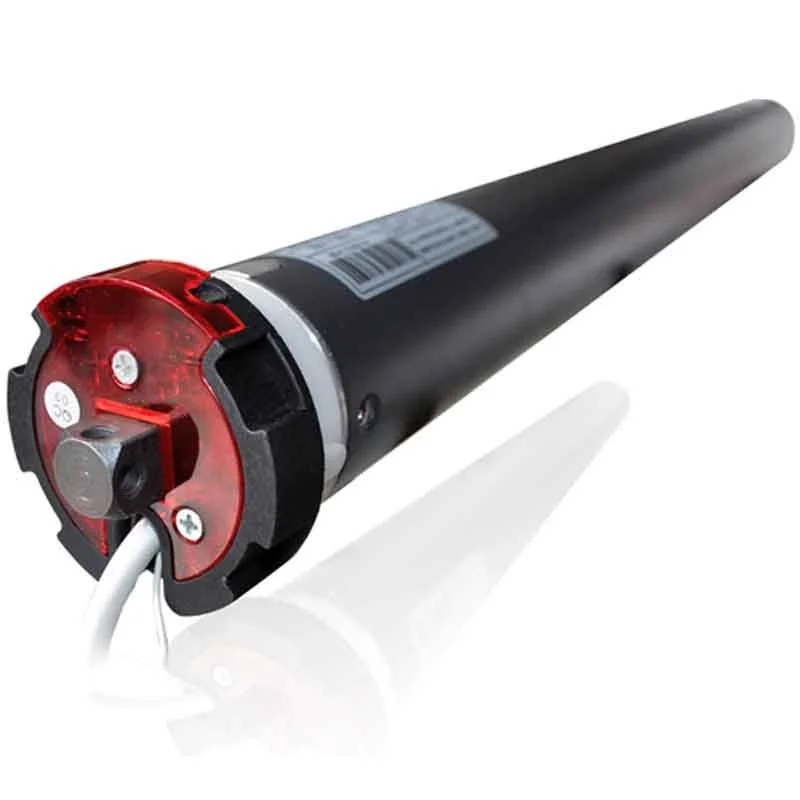

Motor de Persianas Eixo 70 mm Interruptor Ø59 mm (80N.m/120 Kg)
JE60-80
5-7 dias úteis
-
OCTOGONAL 70 -
Zurfluh Feller ZF80 -
Deprat 89
-
MOTOR FMI -
MOTOR FCI
-
SP0765 SUPORTE DE OBRA COM PLACA DE 100X100 PARA PARAFUSO 16X16 -
SP0906 SUPORTE DE OBRA PARA TENDA PARAFUSO 16X16
O botão é opcional, pode usar qualquer interruptor padrão para acioná-lo.
-
AS0718 BOTÃO DE PRESSÃO COM CHAVE PARA MOTOR -
Interruptor com 3 posições (subir, parar, descer) com posição fixa -
Caixa de superfície para interruptores
JE60/80FCI-FMI
motor com regulação mecânica por parafusos, para persianas pesadas
O que o motor JE60/80FCI-FMI oferece às persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional a partir dos parafusos de regulação situados na cabeça do motor
JE60/80FCI-FMI motor com regulação mecânica por parafusos, para persianas pesadas
O que oferece o motor JE60/80FCI-FMI às persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional a partir dos parafusos de regulação situados na cabeça do motor.
- Motor com cabo de 4 fios: Neutro (azul) e dois fios correspondentes ao sentido de rotação (preto e castanho), além do terra. Para se ligar a um interruptor fixo ou a outros sistemas externos, como recetores, módulos de centralização ou dispositivos domóticos.
- O modelo FCI possui um pino quadrado de metal de 16x16mm inserido na cabeça do motor, para uso com suportes.
- O modelo FMI possui uma placa quadrada metálica de 100x100mm fixada na cabeça do motor para sua fixação direta em gavetas de alumínio.
Características principais
Finais de curso mecânico
O motor JE60FCI possui um sistema de regulação por parafusos dos pontos de parada superior e inferior. Na cabeça do motor, encontram-se 2 parafusos que correspondem ao movimento do motor, representados por uma seta. É muito importante entender que essa seta não indica se a persiana sobe ou desce se a seta está apontando para cima ou para baixo, caso contrário indica a rotação do motor e, portanto, o movimento que realizará. persiana.
No exemplo:
- o parafuso superior representado pela seta para baixo ⬇ (cor verde) corresponde ao fim de curso superior. Para sua regulação, giraremos o parafuso superior no sentido do + se quisermos que o persiana suba mais acima ou no sentido contrário se precisar parar em um ponto mais baixo
- o parafuso inferior representado pela seta para cima ⬆ (cor vermelha) corresponde ao fim de curso inferior. Para sua regulação, vamos girar o parafuso superior no sentido do + se quisermos que a persiana baixe mais ou no sentido contrário se tiver que parar em um ponto mais alto
Opção de parada de segurança "safety edge"
O receptor RECMAD03 é compatível com o sistema de parada de segurança para enroláveis mais conhecido como "safety edge". Este sistema é composto por 3 elementos:
- Unidade transmissora. Recebe a ordem pelo detector da borracha do terminal por 2 fios, e envia a ordem de parada para o receptor RECMAD03 via rádio sob a freq. 433,92MHz.
- Detector de goma para terminal
- Conector magnético para a desativação do sensor quando chega ao fim de curso inferior
Quando a borracha é pressionada por um objeto, a unidade transmissora envia a ordem de parar ao receptor RECMAD03 e este pára o motor automaticamente (ou inverte a manobra para liberar o objeto), evitando danos maiores tanto no próprio persiana enrolável como no objeto que causou o alerta:
Opção de parada de segurança "fotocélulas":
O receptor RECMAD03 é compatível com o sistema de parada de segurança para enroláveis através de um par de fotocélulas ou uma fotocélula e espelho:
Assim que o feixe de luz é interrompido por um objeto, o receptor RECMAD03 para o motor automaticamente (ou inverte a manobra para liberar o objeto), evitando maiores danos tanto no próprio. persiana enrolável como no objeto que causou o alerta
Opções de cabeamento:
Dados técnicos
| JE60/80 | JE60/100 | JE60/120 | |
| NM | 80 | 100 | 120 |
| RPM | 12 | 12 | 9 |
| VIRAGENS | 27 | 27 | 27 |
| V~HZ | 230~50 | 230~50 | 230~50 |
| A | 1,40 | 1,79 | 1,79 |
| W | 315 | 410 | 410 |
| MIN | 4 | 4 | 4 |
