JE60-100Nm FMM
motor com regulação mecânica e sistema de manobra manual, para persianas pesadas
O que oferece o motor JE60FMM para as persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional desde os parafusos de regulação situados na cabeça do motor
- Motor com cabo de 4 fios: Neutro (azul) e dois cabos correspondentes ao sentido de rotação (preto e marrom), além do terra. Para conectar-se a um interruptor fixo ou a outros sistemas externos como receptores, módulos de centralização ou dispositivos domóticos
* El color de los productos mostrados en la tienda virtual, puede diferir del color real del producto.
Motor Persianas Pesadas Eixo 70 Manivela Emergência 100N.m Levanta 145Kg
JE60-100-FMM
5-7 dias úteis
-
ST2548 ADAPTADOR OCTOGONAL 70 -
ST2587 ZUFFLUH FELLER ZF80 -
ST2589 DEPRAT 89
Suportes para persianas com caixa de alumínio. Diferentes suportes para a cabeça do motor, dependendo do tipo de instalação, se você tem uma caixa de alumínio ou é diretamente aparafusada na parede.
-
SP1822 Suporte Gaveta Placa 100x100, Espessura 5mm -
SP0765 SUPORTE DE OBRA COM PLACA DE 100X100 PARA PARAFUSO 16X16 -
SP0906 SUPORTE DE OBRA PARA TENDA PARAFUSO 16X16
-
SP11660 Parafuso 16x16 padrão para poder utilizar os suportes de obra
Por padrão, é servido com todos os motores de manivela o gancho AS1838 de 300mm, tem como opção o gancho articulado AS2029 que permite aparafusar na caixa do estore. Pode selecionar o snodo que melhor se adapte às suas necessidades.
-
GANCHO MANIVELA 300mm -
GANCHO MANIVELA 100mm -
GANCHO MANIVELA 500mm
Gancho articulado opcional AS2029 que permite parafusar na caixa da persiana. Você pode selecionar o snodo que melhor se adapte às suas necessidades.
-
AS2029 JUNÇÃO ARTICULADA DE 90º COM ANEL
-
MANIVELA ARTICULA PARA ARGOLA
-
AS0718 BOTÃO DE PRESSÃO COM CHAVE PARA MOTOR -
Interruptor com 3 posições (subir, parar, descer) com posição fixa -
Caixa de superfície para interruptores
JE60-100Nm FMM
motor com regulação mecânica e sistema de manobra manual, para persianas pesadas
O que oferece o motor JE60FMM para as persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional desde os parafusos de regulação situados na cabeça do motor
- Motor com cabo de 4 fios: Neutro (azul) e dois cabos correspondentes ao sentido de rotação (preto e marrom), além do terra. Para conectar-se a um interruptor fixo ou a outros sistemas externos como receptores, módulos de centralização ou dispositivos domóticos
JE60FMM 100Nm
motor com regulação mecânica e sistema de manobra manual, para persianas pesadas
O que oferece o motor JE60FMM às persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional a partir dos parafusos de regulação situados na cabeça do motor.
- Motor com cabo de 4 fios: Neutro (azul) e dois fios correspondentes ao sentido de rotação (preto e castanho), além do terra. Para se ligar a um interruptor fixo ou a outros sistemas externos, como recetores, módulos de centralização ou dispositivos domóticos.
- Possibilidade de acionar o motor, mesmo na ausência de eletricidade, por meio de uma manivela, garantindo assim, em caso de necessidade, a capacidade de abrir ou baixar a persiana

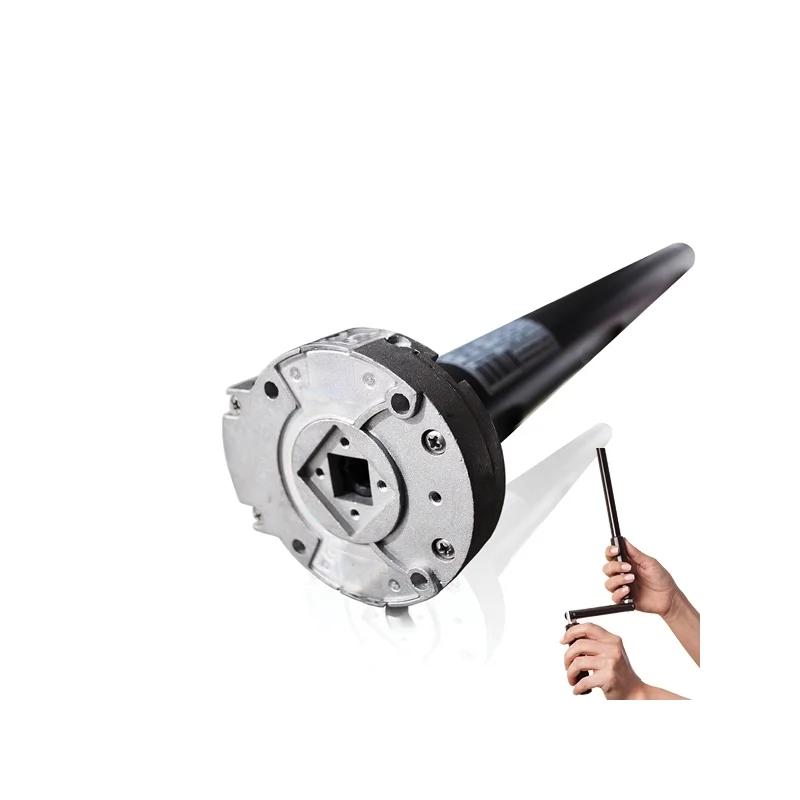

Sistema FMM de manobra manual
O motor JE60FMM possui uma junta universal interna que permite ao usuário operar o motor através de uma manivela. Essa operabilidade confere ao motor a segurança de que, se necessário, seja porque é uma persiana de um terraço, ..., poderemos fechá-la ou abri-la mesmo na ausência de eletricidade. Em enjoy dispomos de uma série de acessórios para o motor JE50FMM 1️⃣ como o cardã ou acoplamento de união AS2029 2️⃣ e a manivela AS1782 3️⃣
Finais de curso mecânico
O motor JE60FMM possui o sistema de regulação por parafusos dos pontos de parada superior e inferior. Na cabeça do motor encontram-se 2 parafusos que correspondem ao movimento do motor, representados por uma seta. É muito importante entender que essa seta não indica se a persiana sobe ou desce se a seta está apontando para cima ou para baixo, caso contrário indica a rotação do motor e, portanto, o movimento que realizará. persiana.
No exemplo:
- o parafuso superior representado pela seta para baixo ⬇ (cor verde) corresponde ao fim de curso superior. Para sua regulação, giraremos o parafuso superior no sentido do + se quisermos que o persiana suba mais acima ou no sentido contrário se precisar parar em um ponto mais baixo
- o parafuso inferior representado pela seta para cima ⬆ (cor vermelha) corresponde ao fim de curso inferior. Para sua regulação, vamos girar o parafuso superior no sentido do + se quisermos que a persiana baixe mais ou no sentido contrário se tiver que parar em um ponto mais alto
Opção de parada de segurança "Safety Edge"
O receptor RECMAD03 é compatível com o sistema de parada de segurança para enroláveis mais conhecido como "safety edge". Este sistema é composto por 3 elementos:
- Unidade transmissora. Recebe a ordem pelo detector da borracha do terminal por 2 fios e envia a ordem de parada ao receptor. RECMAD03 via rádio sob a freq. 433,92MHz
- Detector de goma para terminal
- Conector magnético para a desativação do sensor quando chega ao fim de curso inferior
Assim que a borracha é pressionada por um objeto, a unidade transmissora envia a ordem de parada ao receptor e este pára o motor automaticamente (ou inverte a manobra para liberar o dito objeto), evitando danos maiores tanto no próprio persiana enrolável como no objeto que causou o alerta:
Opção parada de segurança "fotocélulas"
O receptor RECMAD03 é compatível com o sistema de parada de segurança para enroláveis através de um par de fotocélulas ou uma fotocélula e espelho:
Assim que o raio de luz é interrompido por um objeto, o receptor RECMAD03 para automaticamente o motor (ou inverte a manobra para liberar o objeto), evitando danos maiores tanto no próprio persiana enrolável como no objeto que causou o alerta:
Opções de cabeamento
Dados técnicos
| JE60/80 16rpm | JE60/80 | JE60/100 | JE60/120 | ||
| NM | 80 | 80 | 100 | 120 | |
| RPM | 16 | 12 | 12 | 9 | |
| VIRAGENS | 27 | 27 | 27 | 27 | |
| V~HZ | 230~50 | 230~50 | 230~50 | 230~50 | |
| A | 1,79 | 1,40 | 1,79 | 1,79 | |
| W | 410 | 315 | 410 | 410 | |
| MIN | 4 | 4 | 4 | 4 |
