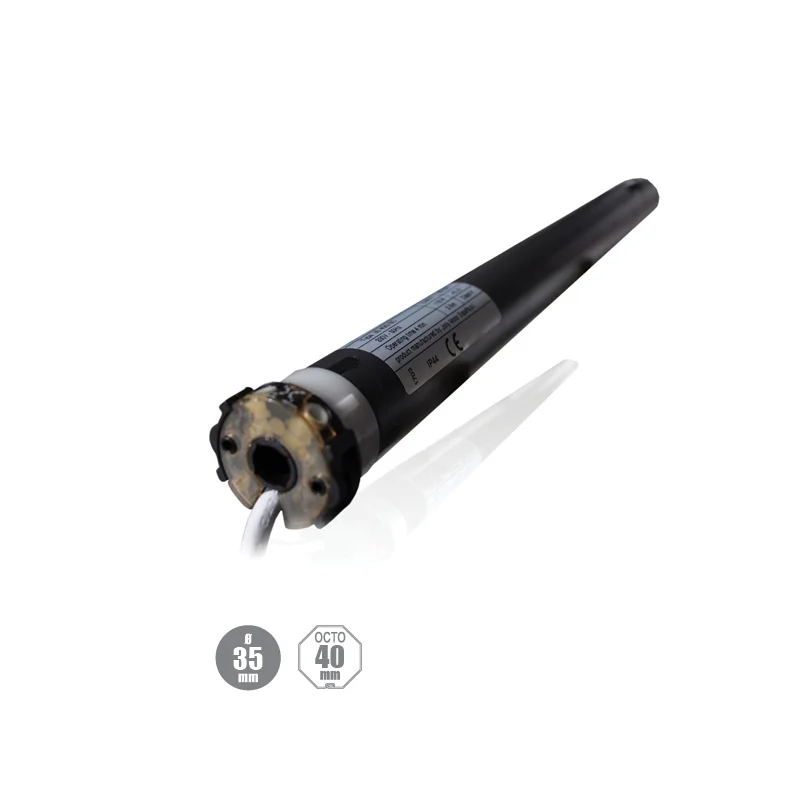

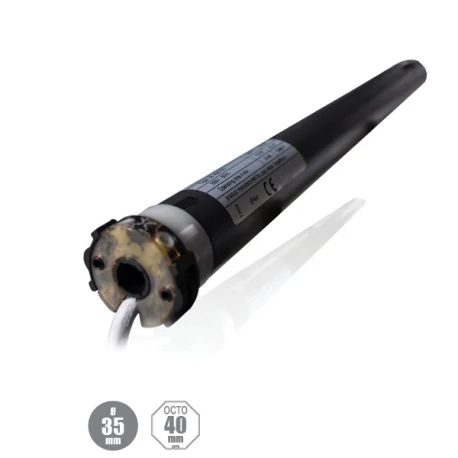

Motor de Persiana Eixo 40mm Interruptor Potência 10Nm Levanta 28 Kg

• Os finais de curso (superior e inferior) são realizados de forma tradicional a partir dos parafusos de ajuste localizados na cabeça do motor
• Motor com cabo de 4 fios: Neutro (azul) e dois fios correspondentes à direção de rotação (preto e marrom), além do terra. Para se conectar a um interruptor fixo ou a outros sistemas externos como receptores, módulos de centralização ou dispositivos domóticos

Finais de curso mecânico

O motor JE40FCM possui o sistema de regulagem por parafusos dos pontos de parada superior e inferior. Na cabeça do motor existem 2 parafusos que correspondem ao movimento do motor, representados por uma seta. É muito importante entender que essa seta não indica se a persiana sobe ou desce se a seta é para cima ou para baixo, mas indica a rotação do motor e, portanto, o movimento que a persiana fará.
No exemplo:

• o parafuso superior representado pela seta para baixo ⬇ (cor verde) corresponde ao final de curso superior. Para a sua regulagem, giraremos o parafuso superior no sentido do + se quisermos que a persiana suba mais ou no sentido contrário se ela tiver que parar num ponto mais baixo
• o parafuso inferior representado pela seta para cima ⬆ (cor vermelha) corresponde ao final de curso inferior. Para a sua regulagem, giraremos o parafuso superior no sentido do + se quisermos que a persiana desça mais ou no sentido contrário se ela tiver que parar num ponto mais alto
