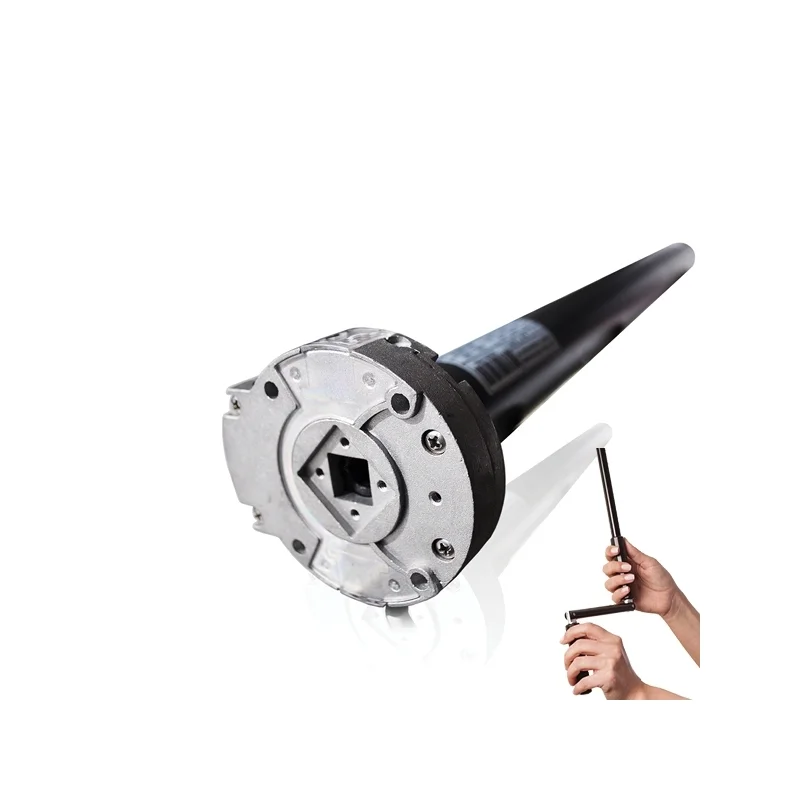

Motor para Persianas com Comando de Abertura Manual Manivela Ø45 (40N.m/73Kg)
JE50FMM R4
motor com regulação mecânica e sistema de manobra manual
O que oferece o motor JE50FMM às persianas?
- Os fins de curso (superior e inferior) são realizados de modo tradicional a partir dos parafusos de regulação situados na cabeça do motor
- Motor com cabo de 4 fios: Neutro (azul) e dois cabos correspondentes ao sentido de rotação (preto e castanho), além da terra. Para ligar a um interruptor fixo ou a outros sistemas externos como recetores, módulos de centralização ou dispositivos domóticos
- Se o motor for instalado no interior do tubo da persiana, com o acessório mecânico AS1310 ou AS1315, proporciona uma função semelhante à deteção de obstáculos na descida dos motores eletrónicos. Este acessório é um desengate que, perante um obstáculo, a rotação do motor não é transmitida ao eixo da persiana, girando o motor livremente no seu interior. Isto evita danos nas réguas da persiana, embora o motor gire livremente até que o interruptor seja colocado em zero
- Possibilidade de acionar o motor, mesmo na ausência de eletricidade, por meio de uma manivela, garantindo assim, em caso de necessidade, a capacidade de abrir ou baixar a persiana
Características principais:
Sistema FMM de manobra manual:
O motor JE50FMM possui um cardan interno que permite ao utilizador operar o motor através de uma manivela. Esta operacionalidade confere ao motor a segurança de que, em caso de necessidade, quer seja por se tratar de uma persiana de um terraço, ..., poderemos fechá-la ou abri-la mesmo perante a ausência de eletricidade. Na enjoy dispomos de uma série de acessórios para o motor JE50FMM 1️⃣ como o cardan ou união AS2029 2️⃣ e a manivela AS1782 3️⃣
Fins de curso mecânicos:
O motor JE50FMM possui o sistema de regulação por parafusos dos pontos de paragem superior e inferior. Na cabeça do motor encontram-se 2 parafusos que correspondem ao movimento do motor, representados por uma seta. É muito importante compreender que a referida seta não indica se a persiana sobe ou desce se a seta for para cima ou para baixo, mas sim indica a rotação do motor e, consequentemente, o movimento que a persiana realizará.
No exemplo:
- o parafuso superior representado pela seta para baixo ⬇ (cor verde) corresponde ao fim de curso superior. Para a sua regulação, giraremos o parafuso superior no sentido do + se quisermos que a persiana suba mais ou no sentido contrário se tiver de parar num ponto mais baixo
- o parafuso inferior representado pela seta para cima ⬆ (cor vermelha) corresponde ao fim de curso inferior. Para a sua regulação, giraremos o parafuso superior no sentido do + se quisermos que a persiana desça mais ou no sentido contrário se tiver de parar num ponto mais alto
Deteção de obstáculos:
O motor JE50FMM, se utilizado em conjunto com a polia de deteção de obstáculos AS1310 ou AS1315 montando-a na ponta da redutora, é capaz de detetar quando a persiana encontra um objeto no seu percurso.
Opções de cablagem:
Dados técnicos:
- Nm: 40
- Rpm: 17
- Voltas: 27
- V~Hz: 230~50
- A: 1.06
- W: 244
- Min: 4
